| 材料組織 MATERIAL STRUCTURE |
|
|
 |
1. 改性聚四氟乙烯（PTFE）鉛（Pb ）及其它填充混合物 0.01~0.03mm，一種耐磨材料，運作過程中可形成轉移膜以保護對磨軸。
2. 銅粉層0.2~0.3mm提高PTFE/Pb與鋼板的結合強度，具有很好的承載能力和耐磨性。同時銅又是一種很好的導熱材料，可快速轉移軸承運作過程中產生的熱量。
3. 低碳鋼0.7-2.3mm，提高軸承的承載能力和熱轉移作用。
4. 銅/錫電鍍層，銅鍍層0.008mm，錫鍍層0.005mm，使軸承有很好的耐腐蝕功能。 | |
| 主要參數 TECHNICAL DATE |
|
靜承載 |
250N/mm2 |
摩擦系數 |
0.03~0.20 |
|
最大承載 |
低速運轉 |
140N/mm2 |
最大線速度 |
干摩擦 |
2m/s |
| |
旋轉、搖擺運動 |
60N/mm2 |
|
流體潤滑 |
5m/s |
|
最大PV值
(干摩擦) |
間斷性運作 |
3.6N/mm2.m/s |
導熱系數 |
42W(m.K)-1 |
| |
長期運作 |
1.8N/mm2.m/s |
線膨脹系數 |
11x11-6K |
|
使用溫度 |
-195℃~＋280℃ | |
| 應用特點 APPLICATION CHARACTER |
1. 無油潤滑或少油潤滑，適用于無法加油或較難加油的場合，可以在使用時不保養或少保養；
2. 耐磨性能好，摩擦系數小，使用壽命長； 3. 可在-195℃～+280℃范圍內使用；
4. 走合性能好，低噪音，無污染； 5. 薄壁結構，質量輕，可縮小機械體積；
6. 在運作時能形成轉移膜，起到保護對磨軸的作用，無咬軸現象；
7. 對磨軸的硬度要求低，未經調質處理的軸都可使用，從而降低了相關零件的加工難度；
8. 無吸水、吸油性，熱膨脹系數小，散熱性好，尺寸穩定；
9. 鋼背面可電鍍多種金屬，因此可在腐蝕性介質中使用，不會生銹；
目前已廣泛運用于各種機械的滑動部位，如自動化機械設備(伸縮、搖擺、滑動、彎曲、回旋、回轉部位)油壓氣缸導套、齒輪泵浦、紡織機械、自動售貨機、塑膠成型機、壓鑄機、橡膠機械、煙草機、健身器材、辦公機械、液壓搬運車、汽機車、摩托車、農林機械等。 |
 | |
|

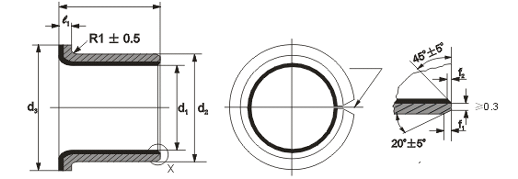

SF-1F 翻邊系列軸承標準尺寸（SF-1、SF-1T、SF-1S、SF-1P、SF-1D、SF-1B） |
 | |
| |
|
軸徑 |
座孔H7 |
代號 |
尺寸 |
f1 |
f2 |
|
d1 |
d2 |
d3±0.25 |
L±0.25 |
l1-0.2 |
|
6-0.013
-0.028 |
8+0.015 |
06040 |
6 |
8 |
12 |
4 |
1 |
0.5 |
0.3 |
|
06070 |
7 |
|
8-0.013
-0.028 |
10+0.015 |
08055 |
8 |
10 |
15 |
5.5 |
|
08075 |
7.5 |
|
10-0.016
-0.034 |
12+0.018 |
10070 |
10 |
12 |
18 |
7 |
|
10090 |
9 |
|
10120 |
12 |
|
12-0.016
-0.034 |
14+0.018 |
12070 |
12 |
14 |
20 |
7 |
|
12090 |
9 |
|
12120 |
12 |
|
14-0.016
-0.034 |
16+0.018 |
14120 |
14 |
16 |
22 |
12 |
|
14170 |
17 |
|
15-0.016
-0.034 |
17+0.018 |
15090 |
15 |
17 |
23 |
9 |
|
15120 |
12 |
|
15170 |
17 |
|
16-0.016
-0.034 |
18+0.018 |
16120 |
16 |
18 |
24 |
12 |
|
16170 |
17 |
|
18-0.016
-0.034 |
20+0.021 |
18120 |
18 |
20 |
26 |
12 |
|
18170 |
17 |
|
18200 |
20 |
|
20-0.020
-0.041 |
23+0.021 |
20115 |
20 |
23 |
30 |
11.5 |
1.5 |
0.8 |
0.4 |
|
20165 |
16.5 |
|
20215 |
21.5 |
|
22-0.020
-0.041 |
25+0.021 |
22150 |
22 |
25 |
32 |
15 |
|
22200 |
20 |
|
25-0.020
-0.041 |
28+0.021 |
25115 |
25 |
28 |
35 |
11.5 |
|
25165 |
16.5 |
|
25215 |
21.5 |
|
30-0.025
-0.050 |
34+0.025 |
30160 |
30 |
34 |
42 |
16 |
2 |
1.0 |
0.5 |
|
30260 |
26 |
|
35-0.025
-0.050 |
39+0.025 |
35160 |
35 |
39 |
47 |
16 |
|
35260 |
26 |
|
40-0.025
-0.050 |
44+0.025 |
40260 |
40 |
44 |
53 |
26 |
|
40400 |
40 |
|
