| 材料組織 MATERIAL STRUCTURE |
 |
 |
1. 改性聚甲醛(POM)及鉛的混合物0.3~0.5mm, 具有很高的耐磨性能，甚至在瞬間缺油的情況下也具有較低的摩擦系數。軸承表面有排布規律的帶有螺旋角度的儲油坑，裝配時，必須涂滿潤滑油脂。
2. 銅粉層0.2~0.3mm，具有很好的承載能力和耐磨性，良好的導熱性能可及時轉移軸承運作過程中產生的熱量。復合材料可滲入到銅粉球的間隙中，提高了結合強度。
3. 低碳鋼0.4~2.2mm，提高軸承的承載能力和熱轉移作用。
4. 銅/錫電鍍層，銅鍍層0.008mm，錫鍍層0.005mm，使軸承有很好的耐腐蝕功能。 | |
| 主要參數 TECHNICAL DATE |
|
最大承載 |
靜承載 |
250N/mm2 |
|
使用溫度 |
-40℃~＋130℃ |
| |
低速運轉 |
140N/mm2 |
|
最大線速度 |
脂潤滑 |
2m/s |
| |
旋轉、搖擺運動 |
70N/mm2 |
|
|
持續給油 |
4m/s |
|
最大PV值 |
2.8N/mm2.m/s |
|
導熱系數 |
4W(m.K)-1 |
|
線膨脹系數 |
11x10-6K |
|
摩擦系數 |
0.05~0.20 | |
| 應用特點 APPLICATION CHARACTER |
特別適用于重載低速下的旋轉運動，搖擺運動以及經常在載荷下啟閉而不易形成流體潤滑的部位；在邊界潤滑條件下可以長期使用而不用加油保養，而過程中加油可使軸承的使用壽命得以更多的延長；其表面的塑料層在軸套成型加工時可留有一定的余量，壓入開孔后可自行加工，以達到更好的裝配尺寸。
目前主要運用于冶金機械、礦山機械、水利機械、汽車底盤、建筑機械、農用機械、軋鋼機械等。 | |
 | |

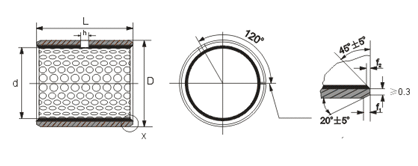

| SF-2S系列軸承標準尺寸 |
 |
|
d |
D |
軸徑 |
座孔H7 |
壁厚 |
h油孔 |
f1 |
f2 |
L0-0.40 |
|
最小 |
最大 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
60 |
|
10 |
12 |
10-0.022 |
12+0.018 |
0.955 |
0.980 |
4 |
0.6 |
0.3 |
1010 |
1015 |
1020 |
|
|
|
|
|
|
|
|
12 |
14 |
12-0.027 |
14+0.018 |
1210 |
1215 |
1220 |
|
|
|
|
|
|
|
|
14 |
16 |
14-0.027 |
16+0.018 |
|
1415 |
1420 |
|
|
|
|
|
|
|
|
15 |
17 |
15-0.027 |
17+0.018 |
|
1515 |
1520 |
1525 |
|
|
|
|
|
|
|
16 |
18 |
16-0.027 |
18+0.018 |
|
1615 |
1620 |
1625 |
|
|
|
|
|
|
|
18 |
20 |
18-0.027 |
20+0.021 |
|
1815 |
1820 |
1825 |
|
|
|
|
|
|
|
20 |
23 |
20-0.033 |
23+0.021 |
1.445 |
1.475 |
0.6 |
0.4 |
|
2015 |
2020 |
2025 |
2030 |
|
|
|
|
|
|
22 |
25 |
22-0.033 |
25+0.021 |
|
2215 |
|
2225 |
|
|
|
|
|
|
|
25 |
28 |
25-0.033 |
28+0.021 |
6 |
|
2515 |
2520 |
2525 |
2530 |
|
|
|
|
|
|
28 |
32 |
28-0.033 |
32+0.025 |
1.935 |
1.970 |
1.2 |
0.4 |
|
|
2820 |
|
2830 |
|
|
|
|
|
|
30 |
34 |
30-0.033 |
34+0.025 |
|
|
3020 |
3025 |
3030 |
3035 |
3040 |
|
|
|
|
35 |
39 |
35-0.039 |
39+0.025 |
|
|
3520 |
|
3530 |
3535 |
3540 |
|
|
|
|
40 |
44 |
40-0.039 |
44+0.025 |
8 |
|
|
4020 |
|
4030 |
4035 |
4040 |
|
4050 |
|
|
45 |
50 |
45-0.039 |
50+0.025 |
2.415 |
2.460 |
1.8 |
0.6 |
|
|
4520 |
|
4530 |
|
4540 |
4545 |
4550 |
|
|
50 |
55 |
50-0.046 |
55+0.030 |
|
|
|
|
5030 |
|
5040 |
|
5050 |
5060 |
|
55 |
60 |
55-0.046 |
60+0.030 |
|
|
|
|
5530 |
|
5540 |
|
5550 |
5560 |
|
60 |
65 |
60-0.046 |
65+0.030 |
|
|
|
|
6030 |
|
6040 |
|
6050 |
6060 |
|
Unit(單位):mm |
|
d |
D |
軸徑 |
座孔H7 |
壁厚 |
h油孔 |
f1 |
f2 |
L0-0.40 |
|
最小 |
最大 |
40 |
50 |
60 |
80 |
90 |
95 |
100 |
110 |
120 |
| 65 |
70 |
65-0.046 |
70+0.030 |
2.415 |
2.460 |
8 |
1.8 |
0.6 |
6540 |
|
6560 |
|
|
|
|
|
|
| 70 |
75 |
70-0.046 |
75+0.030 |
7040 |
7050 |
|
7080 |
|
|
|
|
|
| 75 |
80 |
75-0.046 |
80+0.030 |
7540 |
|
7560 |
7580 |
|
|
|
|
|
| 80 |
85 |
80-0.046 |
85+0.035 |
2.385 |
2.450 |
9.5 |
1.8 |
1.8 |
8040 |
|
8060 |
8080 |
|
|
|
|
|
| 85 |
90 |
85-0.054 |
90+0.035 |
8540 |
|
8560 |
8580 |
|
|
|
|
|
| 90 |
95 |
90-0.054 |
95+0.035 |
9040 |
|
9060 |
9080 |
9090 |
|
|
|
|
| 100 |
105 |
100-0.054 |
105+0.035 |
|
10050 |
|
10080 |
|
10095 |
|
|
|
| 105 |
110 |
105-0.054 |
110+0.035 |
|
|
10560 |
10580 |
|
10595 |
|
105110 |
|
| 110 |
115 |
110-0.054 |
115+0.035 |
|
|
11060 |
11080 |
|
11095
|
|
110110 |
|
| 120 |
125 |
120-0.054 |
125+0.035 |
1.8 |
|
|
|
12060 |
12080 |
|
|
|
120110 |
|
| 125 |
130 |
125-0.063 |
130+0.040 |
|
|
12560 |
|
|
|
|
125110
|
|
| 130 |
135 |
130-0.063 |
135+0.040 |
|
13050 |
13060 |
13080 |
|
|
130100 |
|
|
| 140 |
145 |
140-0.063 |
145+0.040 |
|
14050 |
14060 |
14080 |
|
|
140100 |
|
|
| 150 |
155 |
150-0.063 |
155+0.040 |
|
15050 |
15060 |
15080 |
|
|
150100 |
|
|
| 160 |
165 |
160-0.063 |
165+0.040 |
9.5 |
|
16050 |
16060 |
16080 |
|
|
160100 |
|
|
| 170 |
175 |
170-0.063 |
175+0.040 |
|
17050 |
|
17080 |
|
|
170100 |
|
|
| 180 |
185 |
180-0.063 |
185+0.040 |
|
18050 |
18060 |
18080 |
|
|
180100 |
|
|
| 190 |
195 |
190-0.072 |
195+0.046 |
|
19050 |
19060 |
19080 |
|
|
190100 |
|
190120 |
| 200 |
205 |
200-0.072 |
205+0.046 |
|
20050 |
20060 |
20080 |
|
|
200100 |
|
200120 |
| 220 |
225 |
220-0.072 |
225+0.046 |
9.5 |
|
22050 |
22060 |
22080 |
|
|
220100 |
|
220120 |
| 240 |
245 |
240-0.072 |
245+0.046 |
|
24050 |
24060 |
24080 |
|
|
240100 |
|
240120 |
| 250 |
255 |
250-0.081 |
255+0.052 |
|
25050 |
25060 |
25080 |
|
|
250100 |
|
250120 |
| 260 |
265 |
260-0.081 |
265+0.052 |
|
26050 |
26060 |
26080 |
|
|
260100 |
|
260120 |
| 280 |
285 |
280-0.081 |
285+0.052 |
|
28050 |
28060 |
28080 |
|
|
280100 |
|
280120 |
| 300 |
305 |
300-0.081 |
305+0.052 |
|
30050 |
30060 |
30080 |
|
|
300100 |
|
300120 | |
